光伏板未安装时EL检测指南
2025/07/15·StepFun can make mistakes, check important info.
光伏板在未安装情况下是否可以进行EL检测
Reason
思考过程

我们刚刚讨论了光伏板的EL检测（电致发光检测），现在用户问的是：光伏板在未安装情况下是否可以进行EL检测？
用户的问题非常具体，我需要明确回答：可以，而且未安装的光伏板（即单个组件）正是EL检测的常规测试对象。

理由如下：

  1. EL检测的适用性：EL检测主要用于检测光伏电池片的内部缺陷，如隐裂、碎片、断栅等。这些缺陷可能发生在生产、运输或存储过程中，因此无论是在生产线上、出厂前，还是到货后安装前，都可以对组件进行EL检测。
  2. 操作条件要求：EL检测需要在暗室环境中进行，对光伏组件施加正向直流电流使其发光，然后用红外相机拍摄。未安装的组件更容易满足这些条件，因为：
    • 未安装的组件是独立的，无需断开系统连接（已安装的组件需要断开与系统的连接）。
    • 在仓库或实验室环境中更容易搭建暗室（如使用遮光布或暗箱）。
  3. 实际应用场景：
    • 工厂质检：生产完成后直接在线检测。
    • 到货验收：安装前抽检，避免有缺陷的组件被安装到电站上。
    • 库存管理：长期存储后安装前复检，排除存储期间可能产生的隐裂（如堆叠压力导致）。

但是，需要注意以下几点：

  • 安全操作：未安装的组件在测试时需固定稳妥，避免因施加电流时移动造成损坏。
  • 电流参数：根据组件规格（如开路电压、短路电流）调整测试电流，避免过电流损伤电池片（通常为额定电流的10%~20%）。
  • 环境温度：建议在25℃左右环境中测试，低温可能使隐裂更明显，但极端温度会影响测试结果准确性。

如果用户是在现场验收场景，可以建议使用便携式EL检测设备（如手持式红外相机+移动暗箱），方便在仓库或工地现场快速抽检。

总结：未安装的光伏板完全可以进行EL检测，且是行业标准做法。用户如果计划执行，我可以进一步提供测试参数设置或设备选型建议。

是的，光伏板在未安装情况下完全可以进行EL检测，且这是光伏行业的标准操作。以下是关键说明：

一、未安装光伏板进行EL检测的优势

  1. 操作更便捷：
    • 无需断开系统连接或拆卸支架，直接在仓库或实验室即可测试。
    • 可批量检测（如到货验收时抽检）。
  2. 风险更低：
    • 避免高空作业或电站现场的安全隐患。
    • 减少对已安装系统的干扰。
  3. 缺陷追溯更明确：
    • 区分生产/运输导致的隐裂（安装前已存在）与施工/运维导致的损伤。

二、检测必要条件

条件要求
暗室环境需完全避光（仓库拉遮光帘/搭建便携暗箱），避免环境光干扰红外成像。
直流电源施加电流为组件额定电流的10%~20%（如400W组件需8~12A直流电）。
设备支持便携式EL检测仪（含红外相机、电源、分析软件），重量通常＜15kg。
组件状态组件完好、无表面严重污染（灰尘/积水可能影响成像）。

三、典型应用场景

  1. 出厂质检（制造商）：
    • 生产线末端100%全检或抽检（依据IEC TS 62941）。
  2. 到货验收（业主/EPC）：
    • 安装前抽检（如GB/T 2828.1标准，AQL 1.0~2.5），避免缺陷组件上架。
  3. 库存复检（仓储期＞6个月）：
    • 排查存储期间因堆叠压力、温湿度变化导致的隐裂。

四、操作步骤（以到货验收为例）

  1. 搭建暗室：在仓库用遮光布围出3m×2m空间（单块组件检测区）。
  2. 连接电源：
    • 正负极夹子连接组件引出线（注意极性）。
    • 施加电流（例：72片组件约10A DC）。
  3. 红外拍摄：
    • 相机距组件1~2米，垂直拍摄（避免图像畸变）。
  4. 缺陷分析：
    • 软件自动标记隐裂（如裂纹长度＞10mm需退货）。

▶️ 示例图像：

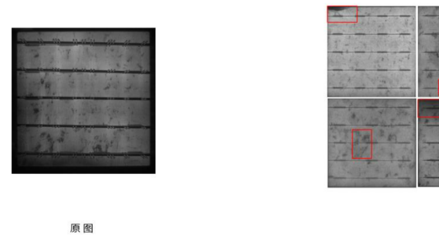

EL检测结果对比
EL检测结果对比
www.power-too.com
EL检测结果对比

（左：正常组件；右：隐裂组件-黑色蛛网状裂纹）

五、注意事项

  • 电流安全：禁止超电流测试（可能烧毁电池片）。
  • 温度影响：低温（＜5℃）可能加剧隐裂显影，需记录环境温度。
  • 缺陷标准：
    • 轻微隐裂（裂纹长度＜电池片边长10%）：可接受。
    • 严重隐裂（裂纹贯穿电池片/碎片）：必须更换。

若您需进行现场检测，推荐设备：

  • 便携套装：PI Berlin Portable EL Kit（支持220V电源/蓄电池供电）
  • 分析软件：SolarEdge EL Analyzer（自动生成缺陷报告）

需要具体操作视频或检测协议模板，可随时告知！ 🔧（以上图片来自于网络，点击图片链接可以访问原始网站）
