首先，用户描述的是全自动无接触洗车机的继电器系统出现问题。正常流程是：支付后【模式1继电器】响亮，5秒后【开门继电器】响亮，门开，客户听到停车提示音，车到位后12秒洗车机自动启动。
异常流程是：支付后【模式1继电器】不响不亮，5秒后【开门继电器】响亮，门开，客户听到停车提示音，但车到位后12秒洗车机仍不启动。问题在于【模式1继电器】会随机在某一次不响不亮，导致洗车机不启动。

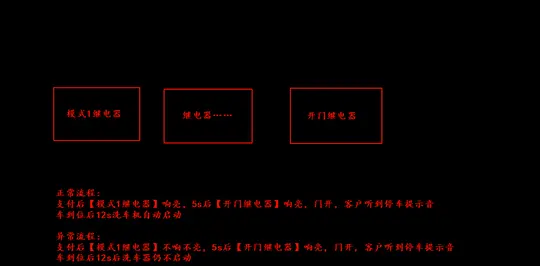

图片显示了三个继电器：模式1继电器、继电器……（可能是其他继电器，但未具体命名）、开门继电器。用户提到“继电器……”，表示可能有更多继电器，但图中只显示了三个主要继电器。
关键点是【模式1继电器】随机不响不亮。这会导致后续洗车流程中断，因为洗车机需要【模式1继电器】正常工作来触发启动。
分析可能的原因：
-
继电器本身故障：
- 【模式1继电器】可能有机械故障（如触点粘连、弹簧失效）或电气故障（如线圈断路、短路）。
- 由于是随机发生，可能是继电器的触点接触不良或线圈供电不稳定，导致有时能正常吸合，有时不能。
-
控制信号问题：
- 支付后，系统应该发送一个信号来激活【模式1继电器】。如果这个控制信号不稳定或丢失，继电器就不会响。
- 可能原因包括：控制模块故障、信号线松动或短路、传感器误判（如支付传感器问题）。
-
电源问题：
- 继电器需要稳定的电源来工作。如果电源电压不稳定、过低或波动，可能导致继电器有时能动作，有时不能。
- 检查电源供应是否正常，是否有电压跌落或噪声干扰。
-
继电器驱动电路问题：
- 继电器通常由驱动电路（如晶体管或IC）控制。如果驱动电路有问题，如驱动管损坏、保护二极管故障等，会导致继电器无法可靠吸合。
-
环境因素：
- 洗车环境可能有水、灰尘或振动，这可能导致继电器触点氧化、短路或连接松动，从而引起间歇性故障。
-
系统逻辑或软件问题：
- 如果洗车机有控制软件，软件中的逻辑错误可能导致【模式1继电器】的激活信号不总是发送。例如，在某些条件下，软件跳过这个步骤。
用户说“经过大量的测试，发现图片中的异常流程”，所以异常是已知的，但原因未明。
由于【模式1继电器】只在随机某一次不响，表明问题不是完全失效，而是间歇性故障。间歇性故障通常更难诊断，因为它可能只在特定条件下发生。
可能的解决步骤：
- 检查继电器外观：查看继电器是否有物理损坏、烧焦痕迹、松动引脚等。
- 测量电压：在故障发生时，测量【模式1继电器】线圈两端的电压，看是否正常。如果电压低或不稳，问题在电源或上游电路。
- 检查控制信号：用示波器或逻辑分析仪检查支付后是否有控制信号发送到【模式1继电器】。如果没有信号，问题在控制端；如果有信号但继电器不动作，问题在继电器或驱动电路。
- 替换继电器：由于是随机故障，尝试更换【模式1继电器】，看问题是否解决。如果更换后故障消失，说明是继电器本身问题。
- 检查连接线路：确保所有连接线紧固，没有腐蚀或断路。
- 环境检查：检查继电器安装位置是否潮湿、多尘，必要时进行密封或清洁。
用户提供的图片是继电器样式图，但图片本身没有显示具体接线或电路细节，所以分析基于描述。
在异常流程中，【开门继电器】在5秒后仍能响，说明开门逻辑部分正常，但【模式1继电器】的故障不影响开门，只影响洗车机启动。这表明问题隔离在【模式1继电器】或其相关路径上。
最终，建议用户进行以下操作：
- 检查并更换【模式1继电器】。
- 检查控制【模式1继电器】的信号源。
- 监测电源电压。
- 如果可能，模拟故障条件进行测试。
输出语言：用户的问题是用中文写的，所以用中文回答。
根据您提供的全自动无接触洗车机继电器系统图和问题描述，【模式1继电器】随机不响不亮导致洗车机不启动的异常流程，属于典型的继电器间歇性故障。以下是详细分析和解决建议：
问题根本原因分析
-
继电器触点接触不良（最常见原因）
- 洗车机环境潮湿、多尘，【模式1继电器】的动触点或静触点氧化、积垢，导致接触电阻增大。
- 当支付信号触发时，继电器线圈得电，但触点因氧化层无法可靠吸合，出现“有时响、有时不响”的随机现象。
- 验证方法：在故障发生时，用万用表测量触点间的电阻（未通电时为无穷大，通电后应接近0Ω）。若电阻波动或偏高，即可确认。
-
继电器线圈供电不稳定
- 控制【模式1继电器】的电源或驱动电路电压波动（如24V电源不稳、线束松动），导致线圈磁力不足，无法吸合。
- 由于是随机故障，需重点检查：
- 电源线路的接头松动、虚焊（尤其是振动频繁的洗车场景）。
- 驱动三极管/IC的老化或过热（如Q1驱动管性能下降，输出电流不足）。
-
控制信号丢失
- 支付成功后，系统应发送高电平信号到【模式1继电器】的控制端。若信号路径中断（如传感器误触发、PLC输出点故障、信号线磨损），继电器无响应。
- 关键点：异常流程中【开门继电器】正常动作，说明开门控制回路独立于模式1，但洗车机启动依赖模式1的触发信号。
-
继电器本体机械故障
- 长期使用导致弹簧疲劳、簧片变形，或线圈局部短路/断路，使继电器动作不可靠。
- 随机失效特征符合机械部件老化的表现。
分步解决建议
第一步：快速排查硬件故障（优先操作）
-
直接更换【模式1继电器】
- 选择同型号继电器（如OMRON G2R-1-S型）热更换，测试故障是否消失。
- 注意：更换前断开电源，记录继电器接线定义（避免误接）。
-
检查电源和驱动电路
- 用万用表测量【模式1继电器】线圈电压：
- 在支付触发时，电压应稳定在额定值（如DC 24V±10%）。
- 若电压波动＞±15%，检查上游电源模块或添加稳压电路。
- 检查驱动三极管（如NPN型Q1）的基极电流：
- 正常时应提供≥5mA基极电流，若不足则更换Q1或调整限流电阻。
- 用万用表测量【模式1继电器】线圈电压：
-
清洁触点与环境改善
- 拆卸继电器，用无水酒精清洁触点，去除氧化层（需断电操作）。
- 在继电器插座处添加防尘罩，或改善机箱密封性减少环境干扰。
第二步：信号路径深度检测
- 使用示波器捕捉支付时刻的控制信号：
- 若【模式1继电器】控制端无电压跳变，问题在PLC输出或前级传感器。
- 若有电压跳变但继电器不动作，问题在继电器驱动电路或本体。
- 检查支付传感器（如扫码器）的触发一致性：随机故障可能因传感器偶发误判导致信号丢失。
第三步：系统逻辑验证
- 核对洗车程序是否异常：
- 若设备使用PLC控制，下载最新程序备份，监控支付后模式1输出指令是否正常发送。
- 模拟支付场景，强制置位模式1输出点，观察继电器是否吸合（隔离软件因素）。
预防复发措施
-
定期维护计划
- 每5000次洗车后，批量清洁所有继电器触点并测试吸合电压。
- 建立故障代码记录（如“E01：模式1继电器失效”），便于追溯规律。
-
电路冗余设计
- 在关键继电器旁并联备用触点（如添加辅助继电器KA1），当主继电器失效时自动切换。
-
环境适应性升级
- 将控制板移至干燥区，或为继电器加装浪涌保护器（如TVS管），防止电压突变。
总结
该故障的核心是**【模式1继电器】的间歇性失效**，由触点污染、供电不稳或机械老化导致。建议优先更换继电器并清洁触点，同时加强电源和信号线路的稳定性。若问题仍存，需深入检查PLC输出点或支付传感器。环境防护（防尘/稳压）可显著降低复发概率。
