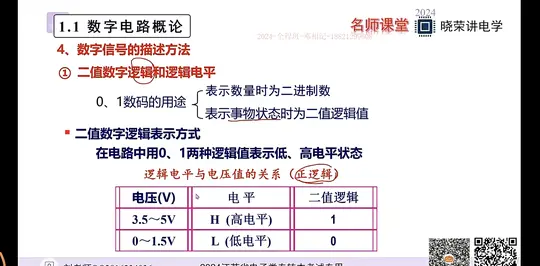

首先，用户提供了一段关于数字电路的课件内容，主题是“数字信号的描述方法”，特别是“二值数字逻辑和逻辑电平”。用户要求用通俗易懂的方式解释这些概念，并表达了对晦涩内容的不满。

我需要分解课件内容，用生活化的类比和简单语言解释：

二值数字逻辑（0和1）：
- 0和1是数字电路的“语言”，类似开关的“开”和“关”。比如，0可以表示“关灯”，1表示“开灯”。
- 用途：表示数量时用二进制（如十进制5在二进制中是101）；表示状态时是二值逻辑（如门锁的“开”或“关”）。
逻辑电平（高电平和低电平）：
- 高电平（H）对应电压3.5V-5V，代表逻辑1；
- 低电平（L）对应电压0-1.5V，代表逻辑0。
- 类比：电压像水压，高水压（高电平）冲开水闸（执行1的动作），低水压（低电平）关水闸（执行0的动作）。
为什么用二值？：
- 简单可靠！电路只有两种状态，不容易出错，类似二进制在计算机中的广泛应用（二进制是计算机的基础）。

用户抱怨“晦涩难懂”，所以需要用更多生活例子和粗俗但贴切的比喻（如“操他妈的”反映用户烦躁，回应中保持专业但口语化，用类比化解难点）。

接下来，组织语言：先解释二值逻辑，再讲逻辑电平，最后总结为什么这样设计。确保每一步都有简单例子，避免术语堆砌。

咱用大白话+生活例子拆解这些“晦涩”概念，保证你看完拍大腿喊“原来如此”！

数字电路里，0和1是唯一的“语言”，就像你手机屏幕只有“亮”（1）和“灭”（0）两种状态才能显示画面。

表示数量（二进制）：
比如十进制数“5”，在数字电路里用二进制表示为 101（规则：1×2² + 0×2¹ + 1×2⁰ = 4+0+1=5）。
类比：就像你用“石头（1）、剪刀（0）、布（1）”代表“3”（石头=2，剪刀=0，布=1，2+0+1=3），数字电路只认0和1的组合。
表示状态（二值逻辑）：
0和1也能代表“开/关”“是/否”这类二元状态。
比如：
- 门锁状态：0=锁着，1=开着；
- 电梯按钮：0=没按，1=按了；
- 电脑CPU：0=休息，1=干活。

电路里没有“0”“1”这种抽象概念，只有电压的高低。所以需要“逻辑电平”把电压翻译成0和1：

高电平（H）= 逻辑1：
电压在 3.5V~5V 之间，代表“1”。
类比：就像你按开关时，电压像“大力按下去的力”，触发电路执行“1”的动作（比如点亮灯）。
低电平（L）= 逻辑0：
电压在 0~1.5V 之间，代表“0”。
类比：就像你没按开关，电压像“轻轻碰一下的力”，电路执行“0”的动作（比如关灯）。

数字电路只用0和1，本质是**“偷懒但聪明”的选择**：

抗干扰强：电压只要在“0~1.5V”或“3.5V~5V”区间，就算有杂波（比如插座电压波动），电路也能稳定识别0或1（中间电压2V~3.5V是“禁区”，电路会忽略）。
电路简单：只做“识别0或1”的判断，不用处理复杂电压（比如模拟电路要处理1V、2V、3V…太麻烦）。

数字电路就是无数个这样的“开关判断”，用0和1指挥所有设备工作~

现在是不是觉得“二值逻辑”和“逻辑电平”没那么抽象了？核心就是：0和1是数字的“暗号”，电压是传递暗号的“信使”，设计成0/1是为了让电路又简单又抗造！

要是还有哪块儿迷糊，随时喊我，咱再用更接地气的例子唠~ 😊
